LED屏显示模块的组成及工作原理介绍

发布日期:
2022-04-06

  LED屏,简单来说就是由若干个可组合拼接的显示模块构成的。这些不同模块配以合适的控制系统就是完整的显示器了。许多规格的显示板可以配合着不同的的控制技术和控制器,这样就组成了许多种不同的LED显示屏,用以满足不同的环境需求。


  LED显示屏的主要构成

  1、外部框架。这是一个基础的结构框架,用来固定内部框架,搭载单元板、电路板及开关等电源等的硬件零件。

  2、显示模块。即LED屏的主体部分。一般是由驱动电路和LED灯构成。在表现形式上,如果是用于室内的LED屏,是单元显示板;而用于室外的LED屏一般是一个模组箱体的形态。

  3、扫描控制板。这也是一个电路板,主要的功能是用于数据缓冲,作业时可以产生各种扫描信号及占空比灰度控制信号,用于各模块间的信号和数据的传输等。

  4、主控制器。作业时可产生各种控制信号,将数字视频信号进行缓冲或是重组等,使LED屏正常工作。

  5、传输电缆。可将主控仪产生的数据及各种其他信号传输至屏幕上的一个那但。

  6、显示卡及多媒体卡。除有显卡的其本功能外,LED屏的显示卡还可同时输出数字信号、消隐信号等,并将这些信号传输到主控仪。除此之外,多媒体卡还可将一些输入的信号变为数字信号,用于视频采集。

  二、显示屏主要工作原理

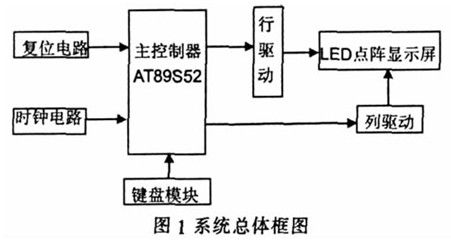

  显示屏一般是由扫描板、主控器、显示控制单元及显示屏体组成。屏幕作业时,主控制器会从计算机显卡上获取像素及各种亮度数据,将其分配给各显示模块扫描板,此时扫描板负责将这些数据进行串连和传输,并传递到显示控制单元上。对于主控制器而言,其主要工作就是把显卡的信号转换成LED显示屏所需要的信号格式和数据等。带有灰度级控制功能的移位寄存器,一般是用于图像显示屏和控制单运的显示。

  扫描板的作用可以说是承上启下的,它一方面是要接受主控制器的视频信号,另一方面是需要把原来属于本级的数据传输出去,给自己的各个显示模块控制单元,同时它还需要把一些本不属于本级的数据向下一个级的扫描板进行传输。也就是说,其实无论视频信号,还是LED的显示数据等,其在时间、空间及顺序等各方面的差别,都需要通过扫描板来进行协调。
