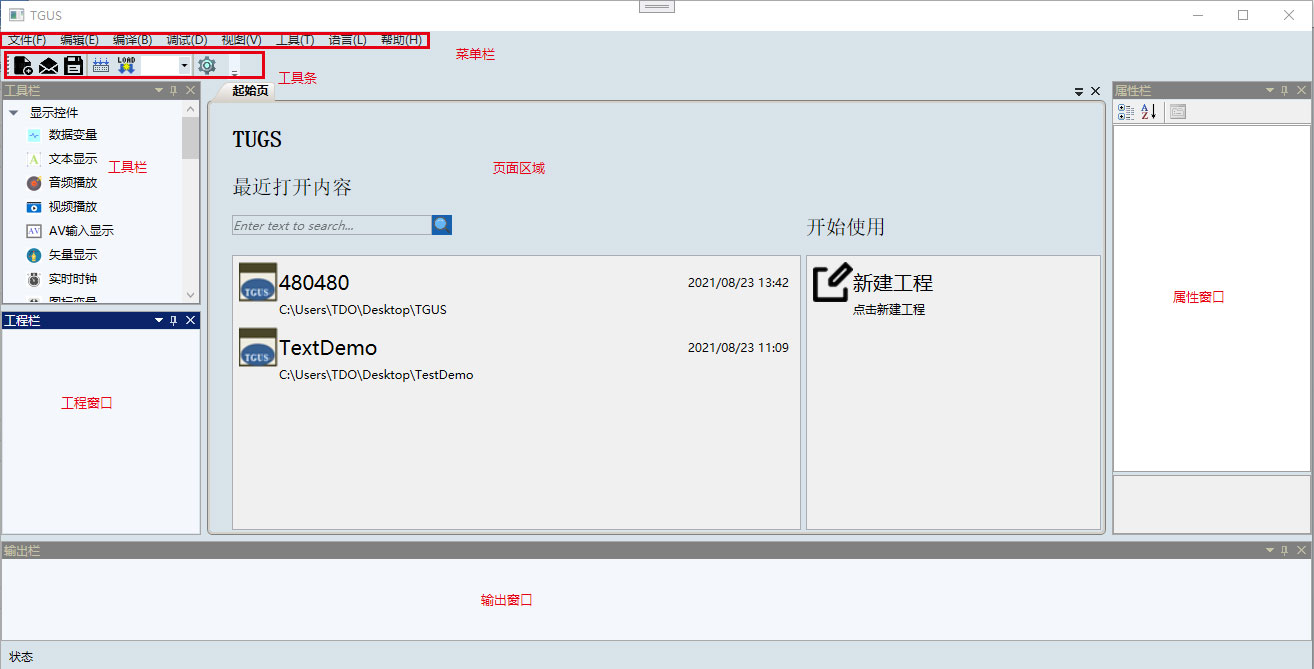

TGUS软件的操作界面及功能如下图

菜单栏: 菜单栏是对工程的管理、硬件的设置、导出工程信息、切换语言、生成图标文件等功能。

工具条:工具栏对菜单栏中常用功能的列出,方便用户操作。

工具栏:包括显示控件和触摸控件,用于工程设计。

工程窗口:工程窗口可支持多工程同时操作,每个工程中包含工程页面和背景图片。在工程页面中可创建屏的页面,对应页面保存为*.tft文件。背景图片中包含当前工程路径中image目录下的背景图片,可供用户选择添加为页面背景。

页面显示窗口:绘制控件

属性窗口:查看、修改控件属性信息。

输出窗口:输出用户操作的信息。

状态栏:显示当前工程和当前页面。


软件最上方显示当前工程的路径。

5.1 TGUS 软件界面

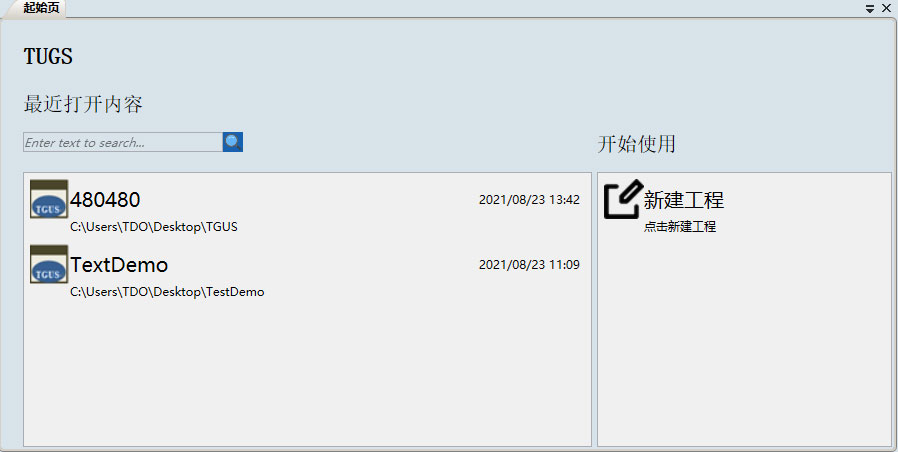

起始页提供历史工程查询、新建工程、打开工程的功能。如下图:

5.1 TGUS 软件界面
