利用触控实现菜单弹出、下拉菜单设计。当点击弹出菜单控件区域后,会弹出一个新窗口,新窗口可以添加“按钮触控”控件(8.2章节控件),按键键值也可以利用“按键返回”控件改变变量存储区数据,当点击新窗口中的按键时,窗口会自动消失,也可利用该控件实现下拉菜单设计。

7.3 弹出菜单

位置信息:触控按钮区域

“X”“Y”为触摸区域左上角坐标。

“W”“H”为触摸区域宽度和高度,单位为像素点。

名称定义:PupupMenu,可重新设置当前触摸区域名称。

按钮效果:按钮按压效果图所在页面(-1默认无相应效果)。

变量地址:录入数据对应的变量存储区地址(0x0000–0x6FFF)。

变量类型:0x00=按字写入变量(整型数);

0x01=把键码低字节写入变量字地址的高字节地址;

0x02=把键码低字节写入变量字地址的低字节地址;

0x10-0x1F:把键码最低位(1bit)变量并写入变量字地址的指

定位(0x10表示变量最低位,0x1F 修改变量最高位)。

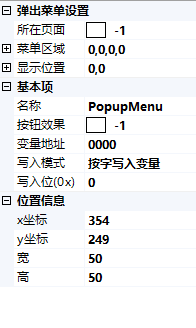

弹出菜单设置

所在页面:弹出菜单的图片位置。

菜单区域:菜单的区域。

显示位置:菜单在当前页面显示的位置(左上角坐标)。
